源头工厂 质量保证 贴心服务
生产制造各类非标金属切削刀具

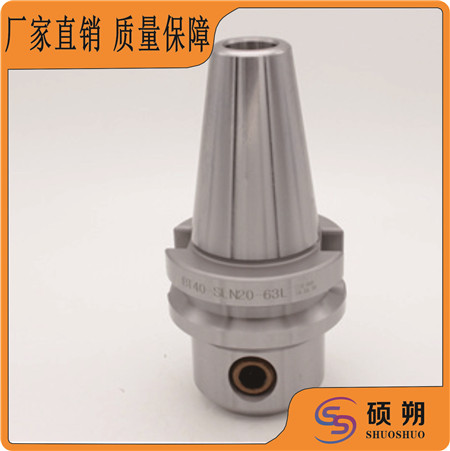

BT侧固式立铣刀柄U钻快速钻刀柄
编号 SS
类型 整体式
材质 42Crmo
品牌 SS/硕朔
型号 标准型号,非标定制
产品参数
编号
SS
类型
整体式
材质
42Crmo
品牌
SS/硕朔
型号
标准型号,非标定制
我知道了
产品详情产品评论(0)

BT刀柄:刀柄的定位精度有自定位(BT)和过定位(HSKBIG),静态精度都不错,主要的区别在于动态精度. 传说HSK等在高速时仍能保持与主轴接触的紧密性,动态精度好,因广泛应用于高速加工中。BTHSK等大都是通过键来传递扭矩,还有一些刀柄是通过自身形状传递扭矩的(Capto接口) 一般通过自身形状传递扭矩的刀柄都号称传递扭矩较大且更稳定,尤其是高速状态时。

1)侧固式立铣刀柄:数控刀柄主要的型号表述方式为:以BT40-SLA16-90L为例,BT40是表述机床的主轴是BT40的,SLA是夹头的缩略号,16是表述最大把持直径,90L当然是表述从基准面开始的长度。还有很大一部分把缩略号为SLN,意思一样。

2)弹簧夹头刀柄:也叫弹性刀柄,或叫弹性筒夹本体,也叫ER刀柄,数控刀柄主要是所使用的弹簧夹头为ER8ER11ER16ER20ER25ER32ER40ER50,配套的扳手和螺帽也是根据弹簧夹头的规格来实现的。这种刀柄是目前市场最常用的,需求量也是最大的,型号表述方法为:BT40-ER32-100LBT40也是表述机床的主轴,ER32是表述刀柄使用的夹头和螺帽均为ER32的,100L也是表述刀柄从基准面开始的长度。

3)莫式锥度刀柄:莫式刀柄分MTAMTB两种,MTA是有扁尾,装锥柄钻头,而MTB是无扁尾的,用螺钉锁紧,装螺纹铣刀。莫式一般分为:莫式1号,莫式2号,莫式3号,莫式4号和莫式5号。型号表述方法:BT40-MTA/MTB-75L

4)平面铣刀刀柄:分FMB公制面铣刀柄和FMA英制面铣刀柄,公制和英制最直接的区分就是公制孔径是没小数的,而英制是有小数的,都是用来连接面铣刀盘的。型号表述方法为:BT40-FMB22-100LFMB22对应的面铣刀盘的孔径也必须是22的,BT40-FMA254-90LFMB25.4对应的面铣刀盘的孔径也必须是英制25.4。如果是加长斜度柄分粗柄和细柄。
